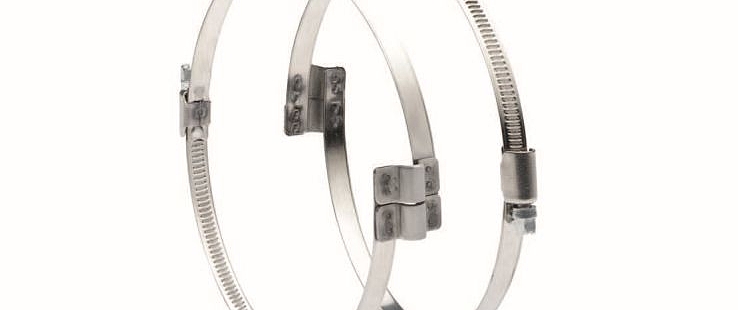

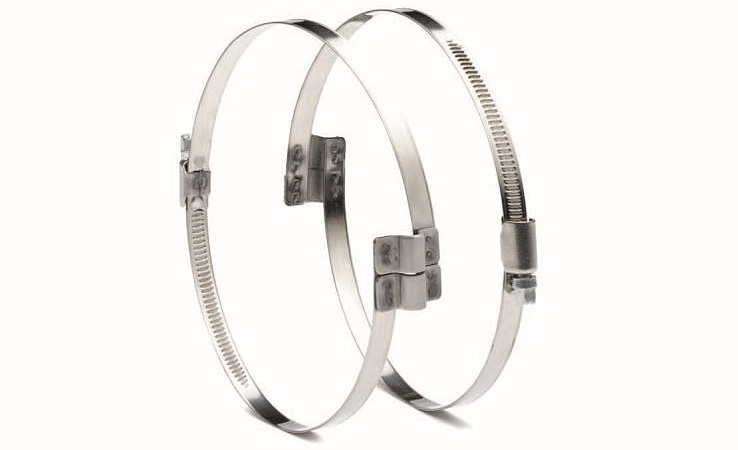

Brückenschelle 109 BS
- Konstruktion: W2, rechtssteigend, weitere Materialien/Spannbereiche auf Anfrage. Leicht und schnell montierbar, wiederverwendbar.
- Passend für SMARTFLEX® PU mit Wandstärken von 0.4 mm, 0.6 mm, 0.7 mm, 1.0 mm, 1.4 mm
Material
- EDELSTAHL1.4016
Schraube
- SECHSKANT/KREUZ
Wichtige Hinweise
Zur ordnungsgemäßen Anwendung unsere Produkte beachten Sie bitte
Wissenswertes über Schläuche
Wissenswertes über Schläuche
Alle technische Daten wurden ermittelt nach ISO-Standards und bei 20 °C Umgebungs- und Mediumstemperatur, technische Änderungen vorbehalten.
Technische Daten
Brückenschelle 109 BS
| Nr. | Bandbreite der Schelle in mm | Spannbereich von mm | Spannbereich bis mm | Verpackungseinheit Stück |
|---|---|---|---|---|
| 109-0022-09W2R | 9 | 22 | 37 | 1 |
| 109-0027-09W2R | 9 | 27 | 47 | 1 |
| 109-0035-09-W2R | 9 | 35 | 55 | 1 |
| 109-0040-09-W2R | 9 | 40 | 60 | 1 |
| 109-0045-09-W2R | 9 | 45 | 65 | 1 |
| 109-0055-09-W2R | 9 | 55 | 75 | 1 |
| 109-0065-09-W2R | 9 | 65 | 85 | 1 |
| 109-0075-09-W2R | 9 | 75 | 95 | 1 |
| 109-0085-09-W2R | 9 | 85 | 105 | 1 |
| 109-0095-09-W2R | 9 | 95 | 115 | 1 |
| 109-0105-09-W2R | 9 | 105 | 125 | 1 |
| 109-0115-09-W2R | 9 | 115 | 135 | 1 |
| 109-0125-09-W2R | 9 | 125 | 145 | 1 |
| 109-0135-09-W2R | 9 | 135 | 155 | 1 |
| 109-0145-09-W2R | 9 | 145 | 165 | 1 |
| 109-0155-09-W2R | 9 | 155 | 175 | 1 |
| 109-0165-09-W2R | 9 | 165 | 185 | 1 |
| 109-0175-09-W2R | 9 | 175 | 195 | 1 |
| 109-0185-09-W2R | 9 | 185 | 205 | 1 |
| 109-0195-09-W2R | 9 | 195 | 215 | 1 |
| 109-0205-12-W2R | 12 | 205 | 225 | 1 |
| 109-0215-12-W2R | 12 | 215 | 235 | 1 |
| 109-0225-12-W2R | 12 | 225 | 245 | 1 |
| 109-0235-12-W2R | 12 | 235 | 255 | 1 |
| 109-0245-12-W2R | 12 | 245 | 265 | 1 |
| 109-0255-12-W2R | 12 | 255 | 275 | 1 |
| 109-0265-12-W2R | 12 | 265 | 285 | 1 |
| 109-0275-12-W2R | 12 | 275 | 295 | 1 |
| 109-0280-12-W2R | 12 | 280 | 300 | 1 |
| 109-0285-12-W2R | 12 | 285 | 305 | 1 |
| 109-0295-12-W2R | 12 | 295 | 315 | 1 |
| 109-0305-12-W2R | 12 | 305 | 325 | 1 |
| 109-0315-12-W2R | 12 | 315 | 335 | 1 |
| 109-0325-12-W2R | 12 | 325 | 345 | 1 |
| 109-0335-12-W2R | 12 | 335 | 355 | 1 |
| 109-0345-12-W2R | 12 | 345 | 365 | 1 |
| 109-0355-12-W2R | 12 | 355 | 375 | 1 |
| 109-0365-12-W2R | 12 | 365 | 385 | 1 |
| 109-0375-12-W2R | 12 | 375 | 395 | 1 |
| 109-0385-12-W2R | 12 | 385 | 405 | 1 |
| 109-0395-12-W2R | 12 | 395 | 415 | 1 |
| 109-0405-12-W2R | 12 | 405 | 425 | 1 |
| 109-0425-12-W2R | 12 | 425 | 445 | 1 |
| 109-0445-12-W2R | 12 | 445 | 465 | 1 |
| 109-0465-12-W2R | 12 | 465 | 485 | 1 |
| 109-0480-12-W2R | 12 | 480 | 500 | 1 |
| 109-0495-12-W2R | 12 | 495 | 515 | 1 |
